密集柜密集架技术要求及材质

（四）材质要求

1

、金属材料要求：

选用优质冷轧钢板，各主要部件规格如下：

侧面板

一级优质冷轧钢板

δ

=1.0mm

大搁板

一级优质冷轧钢板

δ

=1.2mm

小搁板

一级优质冷轧钢板

δ

=1.0mm（四）材质要求

　　密集架由3mm冷轧钢板冲压成形，分节式螺栓连接组合，强度可靠，且便于运输、安装、调试。采用中间传动结构，消除了列端惯性不同步现象且移动轻便、灵活、平稳。采用优等冷轧钢板和镀锌钢板，经过酸洗、磷化、防锈处理，外观静电喷塑，坚固耐用，美观大方。

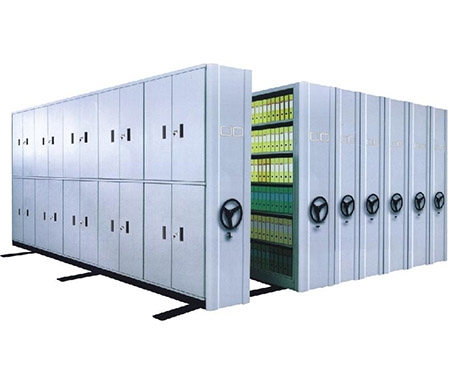

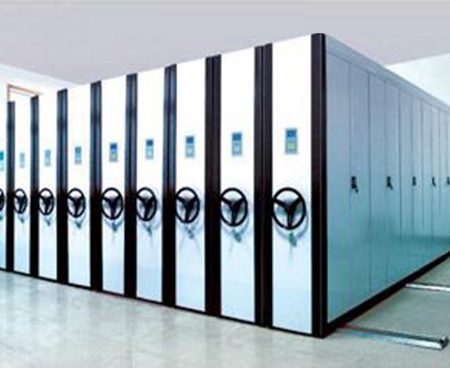

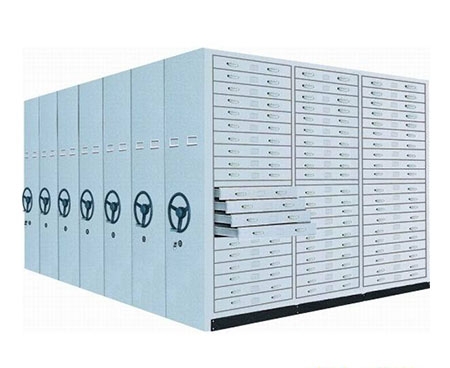

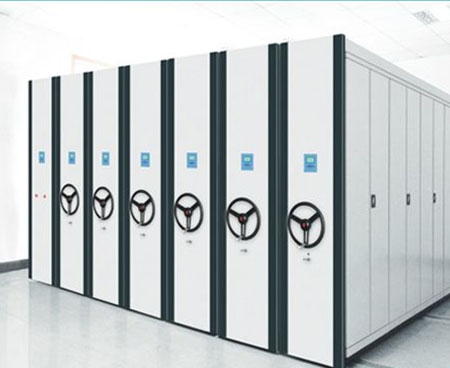

 　　（一）结构要求

　　１．密集架为装配组合式结构，主要由立柱、搁板、挂板、侧面板、底盘、地轨和传动装置等零部件组合而成。每层搁板承重不应少于80kg，每标准节在满负载的情况下，架体、立柱不应变形。 搁板、挂板应可沿立柱的垂直方向自由调整高度，搁板孔间距为50mm。 应按规定安装传动机构、制动装置等。

　　２．每列架体均需设有安全限位及防倾斜装置，确保通道内人员的安全，边架需装有锁具，用于整体闭锁。 顶部应设置防尘装置等。轨道应焊接固定，轨道与地面齐平。可按用户要求设置照明装置。

　　（二）加工制造要求：所有钣金件、机加件加工后应打磨毛刺，无裂痕及伤痕。所有焊接件应焊接牢固，焊痕光滑、平整。产品各零件、组合件之间应能保持互换性。所有标准件、紧固件均需镀锌处理。

　　（三）制造公差要求：每标准节组装后，外廓尺寸（长、宽、高）的极限偏差为±2mm。每标准节组装后，侧面板与中腰板的对缝处的间隙应小于2mm。相关轨道之间的平行度偏差小于1.5mm，对应点水平偏差小于1mm。缝隙应均匀一致，间隙小于2mm。

　　（四）材质要求

　　1、金属材料要求： 选用优质冷轧钢板，各主要部件规格如下：

　　2、传动部件：

　　摇手柄：园盘摇把，手柄可折叠，摇动轻便、手柄摇力不大于12N/标准节。 传动轴： 45#钢，精加工，热处理调质。 轴承：E级。链轮：采用45#钢，经锻压加工成型，回火去除应力，加工车、滚齿、插键槽、齿部经高频淬火HRC60—62。

　　链条：采用12.7节距滚珠链条。链条破断力≥1800kg。 滚轮：采用HT15—33，铸铁，经加工成型。 地轨座：20mm×20mm实心冷轧方钢。 连接管：采用无缝钢管。密封：列端装有活动范围15mm的由弹簧、固定滑板、滑动槽板、密封垫组成的密封装置。密集柜顶部采用防尘板密封，节与节，列与列之间采用密封条密封，满足防火、防尘要求。底部设防潮、防鼠装置。表面喷涂材料要求：符合GB-1720、1732、1734标准。

　　（五）传动机构要求：传动机构采用中间驱动，传动至两边滚轮，在负载情况下保持轻便、灵活、平稳，不得有失灵现象。

　　（六）载重性能要求：单面搁板上均布载重40Kg，双面均布负载80Kg，最大挠度为3mm，24h 卸载后，不得有裂纹及永久变形。标准节（六层双面搁板）在全负载（每块单面搁板均布载重40Kg）的情况下，架体、立柱不应有明显变形，架体不应产生倾倒现象。负载的情况下，各列密集架在手动操纵下，都应运行自如，不得有阻滞现象。受全部载荷1/20外力（沿X、Y轴两个方向的水平外力）的作用反复100次后，取消外力，架体所产生的倾斜不得大于总高的1%，支架、立柱不得有明显的变形。

　　（七）安装标准：密集架埋入轨道要求：每两条轨平行偏差不大于1.5mm，在任何1m 长度内水平偏差不大于1mm，全长不大于4mm。架整体外观要求：架体安装调试后，要求达到横平竖直，架体摇 动轻便无阻力和响声，架体干净整洁。体平行度：±1~2mm/列。架体垂直度：±1~2mm/列。架体纵向同步度：±1~2mm/列。其他性能指标均符合直列式密集架行业标准DA/T7-92和手动密集架技术条件GB/T13667.3-92。

　　（八）表面处理要求 喷塑质量控制标准：

　　1.除油、去锈处理工艺：工件表面的油污、锈斑及氧化层，经化学法清除脱脂后，不应有油脂、浮浊液等污物，其表面应被水完全浸湿。酸洗后的工件，不应有目视可见的氧化物、锈斑等腐蚀现象，其表面应色泽基本均匀。

　　2.磷化处理工艺：磷化处理主要采用浸渍法进行。磷化处理以锌钙的磷酸二氢盐为主要成份溶液，经磷化槽液的配制、调整，按工艺规程要求进行。磷化后的工件，应采用流动水彻底清洗，提高工件表面的清洗质量，同时采用热的铬酸溶液作封闭处理。工件经磷化、水洗后，采用烘干机处理干燥后方可喷塑。
