联创密集架各项指标均符合国家标准

发布日期:2015-10-24 00:00 来源:http://www.lcjj100.com 点击:

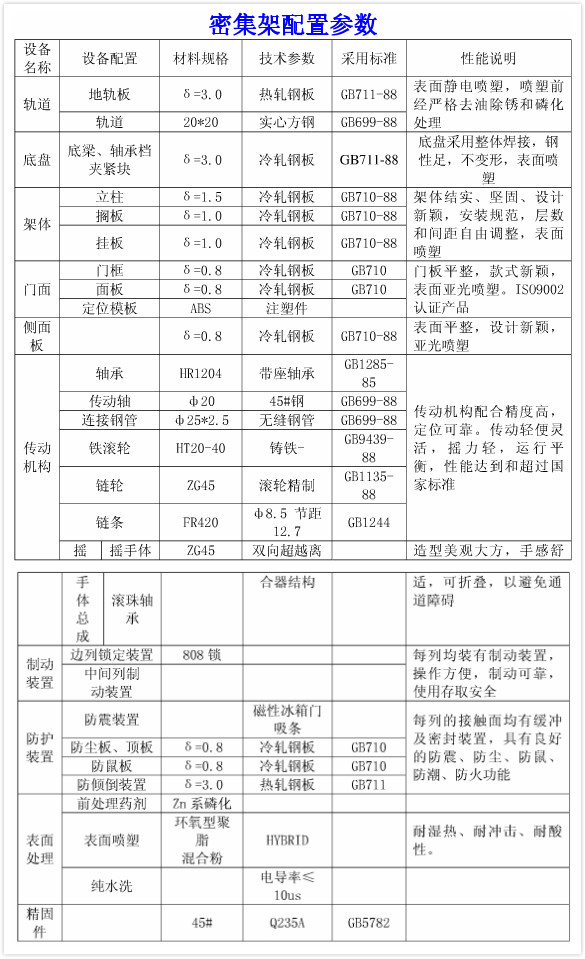

联创家具生产的密集架产品各项指标均符合中华人民共和国 GB/T13667.3-2003 手动密集架国家标准和 DA/T7-92 国家档案局档案密集架行业要求。所用钢板有宝钢生产的优质钢板。热轧钢板符合 GB710-91 优质碳素结构钢热轧钢板技术条件; 冷轧钢板符合 GB11253-89 优质碳素钢结构钢薄钢板技术条件。产品表面处理及 质量符合GB6807-86钢铁工件涂前磷化处理技术条件的国家标准。密集架配置参数具体标准如下图 :


  一、密集架产品成型和生产具体工序如下:

  1.剪板机裁剪下料;

  2.冲压机钢模切角、打孔;

  3.折弯机对拼装料折弯成型;

  4.点焊、氧焊拼装焊接完后初品成型;

  5.密集架喷塑前严格进行酸洗、磷化等九道工序防腐处理;

  6.热固性粉末静电喷涂,200℃高温固化;

  7.成品密集架检验,包装入库;

  8.密集架产品出库、运输、安装调试、验收。


  二、密集架材料厚度及材料标准

  1.密集架用材标准: 所用钢板采用宝钢生产的优质钢板。冷轧钢板标准为 GB11253,热轧 钢板标准为 GB710-91 的国家标准。

  2.密集架材料厚度标准: 底盘:3.0mm 立柱:1.5mm 门板:0.8mm 侧 板:0.8mm 托 板:1.0mm 顶板:0.8mm 档板:0.8mm 中封:0.8mm 防尘板:0.8mm 防鼠 板:0.8mm

  三、密集架款式结构

  1.密集架由轨道、底盘、立柱、搁板、挂板、顶板、侧板、门板、传 动装置、防倾倒、防震制动、缓冲密封装置组成。

  2.密集架侧板面为凹型,整体装饰, 边角为圆弧型,外观更具立体感,线条更流畅,更显豪华高档。底架为分段组合式,加工精度高,具有对接互换性,便于运输和安装,并设有防倾倒装置, 防止架体倾倒。

  3.密集架路轨采用 20*20(mm)45#实心方钢,路轨顶端设有限位装置,防止底盘脱轨。路轨保护板采用 3.0mm 热轧钢板,轨盒宽95mm,单折边镀锌处 理,背面焊接,使之在承重2000KG时不变型。

  4.密集架搁板(AB 双面)均衡载重超过80KG,搁板采用三折弯工艺,增大其承载能力,层板与固定型孔30cm 正面冲击,涂膜无裂纹、皱纹及剥 落现象;

  5.涂膜附着力:涂膜厚度60-70um;划格法试验,100%不剥落,达到一级标准;

  6.耐腐蚀试验:盐雾试验 48小时,涂膜无脱落现象。

  四、密集架制造要求

  1.凡需焊接的部位焊接牢固,焊点均匀,焊痕高度不大于1mm,焊点间距 控制在100mm 以内。焊痕表面波纹平整,无焊焦、焊穿等现象。

  2.冲压件平整无毛刺,无裂痕,冲压尺寸的误差控制在+2.0mm 之内。

  3.折弯到位,以确保工件折弯所需角度,其邻边垂直度、平行度控制在≤1.5mm内。

  4.涂层表面平整光滑,色泽均匀一致,无流挂、起粒、皱皮、露底、剥 落、伤痕等外观缺陷。

  五、密集架载重性能要求

  1.搁板载重:密集架单面搁板上均匀载重40kg,双面为80kg,最大挠度为3mm,24h卸载后,无裂纹,永不变形。

  2.全负载载重:密集架每标准节在全负载(每块单面搁板均匀载重 40kg)的情况下,架体、立柱无有明显变形,架体不产生倾倒现象。

  3.载重运行:在全负载的情况下,各列密集架在手动操纵下,都运行自如,无阻滞现象。每标准节手动摇力不小于 11.8N(每列密集架的手柄摇力 为:11.8N*标准节数)。

  4.载重稳定性:密集架在受全部载荷二十分之一外力(沿 X、Y 轴两个方向 的水平外力)的作用反复 100 次后,取消外力,架体所产生的倾斜不大于总高 的百分之一。支架、立柱无明显变形。

  六、密集架安装要求

  1.各部安装应牢固可靠,没有松动现象,各结构件和架体无明显变形,架 体无倾斜现象。每标准节组合后外型尺寸(长、宽、高)的极限偏差为正负 2mm。

  2.标准架组装后,侧面板与中腰带的对缝处的间隙不大于 2mm。

  3.门缝间隙在安装保障的前提下,均匀一致在1-2mm之间。

  4.导轨安装后,单根导轨的直线度不大于 1.0mm/m。5m中不大于2.0mm。 两根导轨水平高度偏差不大于1.0mm/m。两根导轨宽度之间的平行度偏差不大于2.0mm/m,全长不大于2.0mm,导轨对接处高低差不大于0.3mm,架体移动时与轨 道保持90度。
