档案密集架制作标准要求

　　档案密集架应执行DA/T7－92《直列式档案密集架》、GB/T13668－2003《钢制书柜、资料柜通用技术条件》、GB/T13667.3-2003《手动密集架技术条件》等国家标准，特别是DA/T7－92直列式档案密集架行业标准第五条款中手动密集架的规定。所用的材质均符合国家GB710-79冷扎钢板的国家标准,所用的金属材料均符合GB912.GB710.GB700标准规定。

　　一、档案密集架的结构：

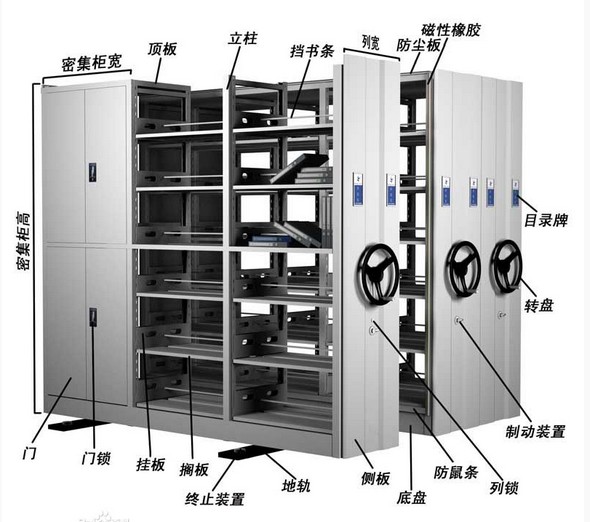

　　1.直列式档案密集架均为装配组合式结构，手动密集架配有一套手动运行结构；……。它们主要由立柱、搁板、挂板、侧面板、底盘等零部件组合而成。

　　2.搁板、挂板应能沿立柱的垂直方向调整高度，立柱上挂板孔间距为5Omm。

　　3.应按规定铺装轨道，安装传动机构、防倒装置及挡块等。

　　4.轨道可用膨胀栓或射钉安装，与地面齐平，也可安装在地表面上。

　　5.应设置防尘装置，可根据需要设置照明灯等。

　　二、档案密集架的加工制造：

　　1.所有钣金件、机加件加工后应打磨毛刺，无裂纹及伤痕。

　　2.所有焊接件应焊接牢固，焊痕光滑、平整。

　　三、密集架制造公差：

　　1.每标准节组装后，外廓尺寸 (长、宽、高)的极限偏差为±2mm。

　　2.每标准节组装后，侧面板与中腰板的对缝处的间隙应小于2mm。

　　3.轨道安装后，在任意lm长度内，水平度偏差不大于lmm，全长不大于4mm，轨道之间对应点的水平偏差为lmm，每两条轨道之间的平行度偏差为1.5mm。

　　4.门缝间隙应均匀一致，间隙应在1～2mm之间。

　　5.零件的未注公差尺寸的极限偏差按GB l804中的IT13～14。

　　三、密集架产品的特征：

　　1.节型、架宽、层数和列数可按用户需求选定2.左右边架一般为双层移动架或门板，门板有钢质和玻璃两种。

　　3.轨道组有三种形式：地面式、斜板地面式和埋入式。埋入式轨道组的予留沟槽面的水平偏差应不大于3mm/m，全长不大于10mm

　　4.传动机构采用精密滚子链和调心轴承，传动灵活平稳，摇力轻便。手把式折叠式，可避免通行障碍。

　　5.每列架均装有制动装置。边架装有锁具，用于整组架锁闭

　　6.底架组为整体式火分段组合式，加工精度高，具有对接互换性，节型范围宽，便用于运输安装等有点。

　　7.采用架板和有扣勾的挂板和挡杆，组装后平整、牢固。

　　8.每层架板（25mm厚）标准最大均匀承重，单面60公斤，双面80公斤。如需增大时，可专门设计，需在合同中注明承重要求。

　　根据国家档案局DA/T7-92档案密集架行业标准和GBT13667.3图书密集架国家标准开发生产的，适用于机关、企事业单位图书资料室、档案室、样品室等存放图书资料、档案、货价、档案财务凭证、货物的新型装具，与传统式书架、货价、档案架相比，储存量大，节省空间且更有传统性。
